Bagaimanakah kekacauan hidraulik berfungsi dengan cekap?

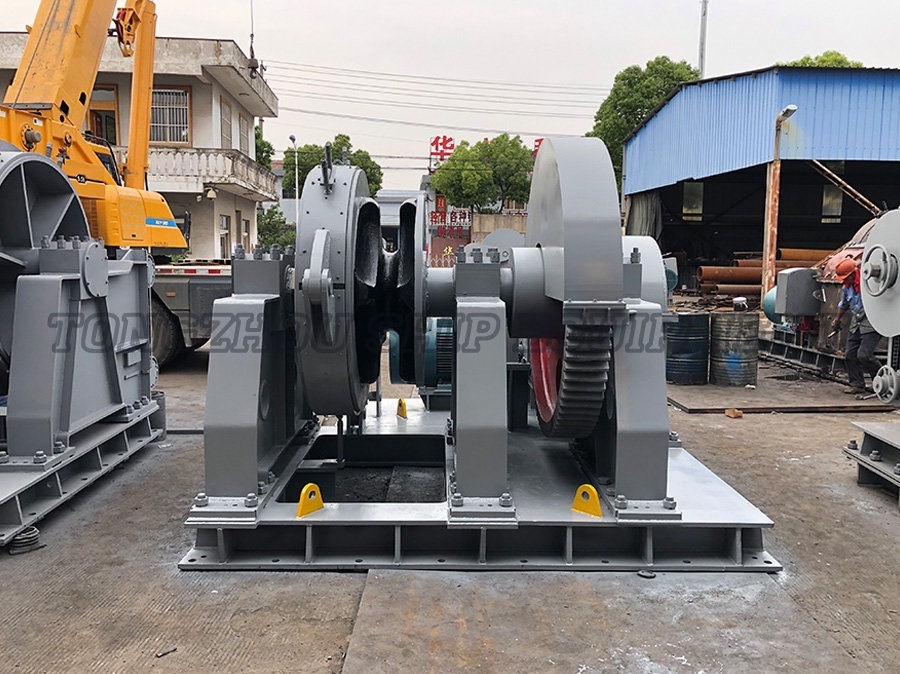

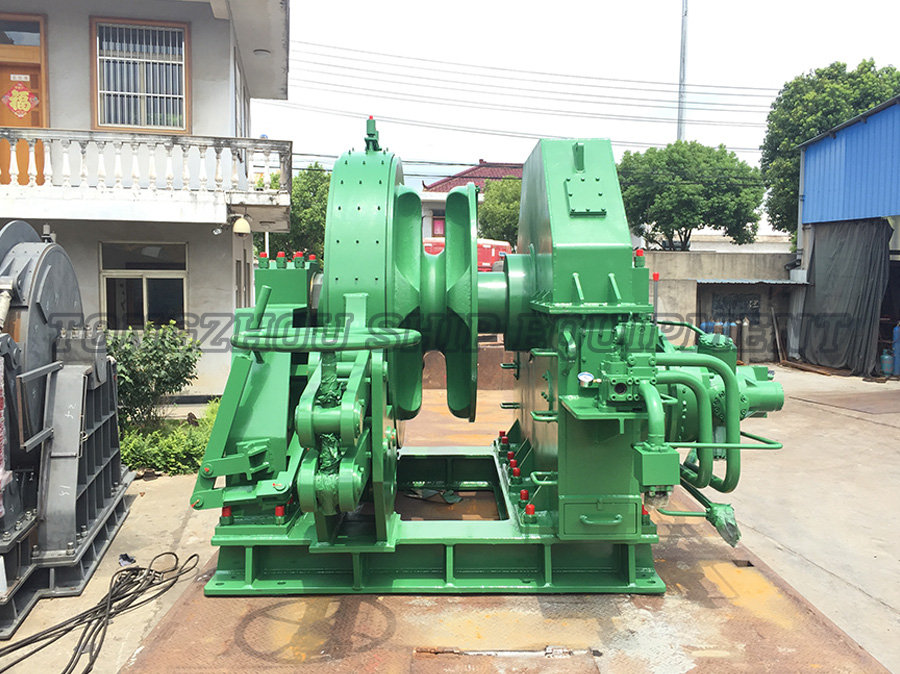

Penyebaran yang boleh dipercayai dan pengambilan rantai anchor berat adalah operasi kritikal di atas kapal, menuntut jentera yang mantap dan cekap. The Hidraulik Windlass berdiri sebagai asas tugas ini. Memahami bagaimana ia berfungsi dengan cekap adalah penting untuk prestasi optimum dan panjang umur.

Prinsip Operasi Teras: Menukar Kekuatan Bendalir ke Daya Mekanikal

Di tengah -tengahnya, windlass hidraulik mengubah tenaga hidraulik menjadi tork putaran yang kuat untuk kepala roda atau kepala gipsi. Proses ini melibatkan beberapa komponen bersepadu:

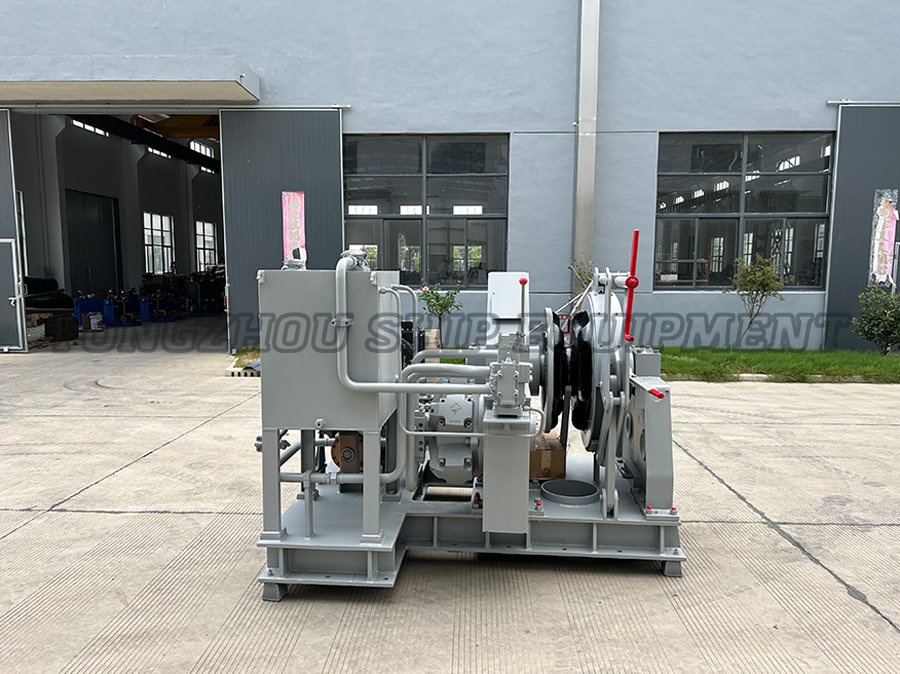

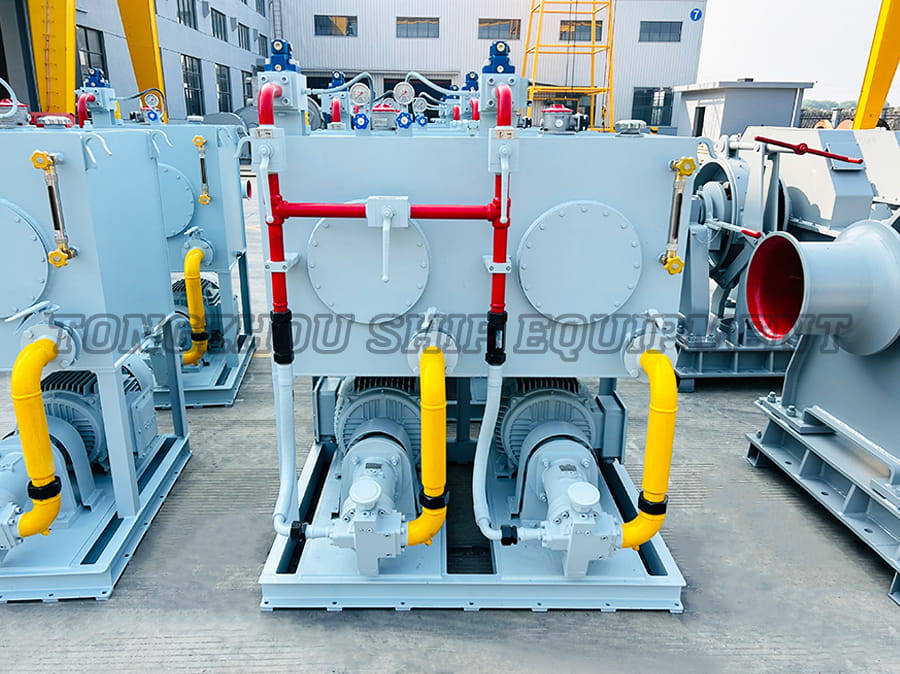

1. Sumber kuasa hidraulik: Unit kuasa hidraulik (HPU), biasanya terletak jauh dari ruang jentera, menghasilkan aliran dan tekanan yang diperlukan. Unit ini terdiri daripada:

   • Penggerak utama: Motor elektrik atau enjin diesel memandu pam.

   • Pam hidraulik: Menukar tenaga mekanikal dari penggerak utama ke dalam tenaga hidraulik (aliran di bawah tekanan). Jenis biasa termasuk pam gear, pam omboh, atau pam vane. Pam anjakan yang berpuas hati atau berubah-ubah sering digunakan untuk kecekapan, menyampaikan aliran hanya seperti yang dituntut.

   • Takungan: Kedai cecair hidraulik dan membolehkan penyejukan dan pencemar pencemar.

   • Injap kawalan: Injap kawalan arah (selalunya solenoid yang dikendalikan dari dek) aliran cecair langsung ke motor hidraulik untuk mengangkat (angkat) atau veering (menurunkan). Injap pelega melindungi sistem dari tekanan.

2. Motor hidraulik: Dilancarkan secara langsung pada atau berhampiran bingkai windlass, komponen ini adalah penggerak utama. Minyak hidraulik bertekanan dari HPU memasuki motor, memaksa komponen dalaman (gear, piston, atau bilah) untuk berputar. Putaran ini menjana tork.

   • Faktor Kecekapan: Kecekapan volumetrik motor (meminimumkan kebocoran dalaman) dan kecekapan mekanikal (meminimumkan kerugian geseran) secara langsung memberi kesan kepada kecekapan sistem keseluruhan. Motor berkualiti tinggi yang direka untuk tork tinggi pada kelajuan rendah adalah penting.

3. Unit pengurangan gear: Output kelajuan putaran dari motor hidraulik biasanya terlalu tinggi dan tork terlalu rendah untuk pengendalian anchor langsung. Kotak gear yang mantap (biasanya integral kepada windlass) dengan ketara mengurangkan kelajuan output sambil mengalikan tork yang dihantar ke batang rantai. Reka bentuk gear dan pembuatan ketepatan meminimumkan kerugian geseran dalam komponen kritikal ini.

4. Chainwheel/Gypsy Head & Brake: Output berkelajuan tinggi, kelajuan tinggi dari kotak gear memacu rantai rantai. Poket yang tepat memusnahkannya melibatkan pautan rantaian utama. Brek band yang kuat, sering digunakan secara hidraulik atau secara manual, dengan selamat memegang rantai apabila windlass tidak dikuasakan, terutamanya di bawah beban.

Mencapai dan mengekalkan kecekapan operasi

Reka bentuk yang melekat pada windlass hidraulik menawarkan laluan kepada kecekapan, tetapi menyedari ia secara konsisten memerlukan perhatian kepada beberapa faktor:

1. SIZING SISTEM DAN PENGGUNAAN: Kecekapan bermula pada peringkat reka bentuk.

   • Kapasiti HPU (aliran pam dan penarafan tekanan) mesti dipadankan dengan betul dengan keperluan tork dan kelajuan motor hidraulik dan profil beban windlass (saiz rantai, tarik yang diharapkan, kedalaman air).

   • Motor hidraulik mesti bersaiz untuk menyampaikan tork yang mencukupi pada kelajuan rantai rantai yang diperlukan tanpa penurunan tekanan yang berlebihan atau penjanaan haba.

   • Komponen yang berukuran kecil akan dibebankan dan tidak cekap; Komponen besar membawa kepada penggunaan tenaga yang tidak perlu dan pembentukan haba.

2. Reka bentuk litar hidraulik yang dioptimumkan:

   • Akumulator: Pengumpulan hidraulik yang ditempatkan secara strategik boleh menyimpan cecair bertekanan. Semasa permintaan puncak (mis., Pelarian rantai awal), aliran pam tambahan penumpuk, yang membolehkan pam yang lebih kecil dan lebih cekap untuk mengendalikan beban purata. Ini melicinkan operasi dan mengurangkan berbasikal pam.

   • Injap kawalan yang cekap: Injap dengan ciri -ciri penurunan tekanan rendah meminimumkan kehilangan tenaga semasa perubahan arah bendalir. Injap berkadar boleh menawarkan kawalan yang lebih baik dan kecekapan yang berpotensi lebih baik daripada jenis ON/OFF yang mudah.

   • Ukuran garis yang mencukupi: Garis hidraulik (hos atau paip) mestilah bersaiz dengan betul. Garis yang berukuran kecil menghasilkan rintangan aliran yang tinggi (penurunan tekanan), yang membawa kepada kehilangan tenaga sebagai haba dan prestasi yang dikurangkan di motor. Garis besar menambah berat dan kos yang tidak perlu.

3. Komponen berkualiti tinggi dan pembuatan ketepatan: Penghantaran kuasa yang cekap bergantung pada mengurangkan kerugian dalaman:

   • Kecekapan motor dan pam: Memilih komponen dengan penilaian kecekapan volumetrik dan mekanikal yang tinggi memastikan lebih banyak tenaga hidraulik ditukar kepada kerja mekanikal yang berguna.

   • Kecekapan kotak gear: Gear yang dipotong ketepatan dengan pelinciran yang sesuai meminimumkan kerugian geseran dalam unit pengurangan.

   • Anjing laut dan galas: Meterai berkualiti tinggi meminimumkan kebocoran dalaman, manakala galas yang dilincirkan dan berukuran dengan betul mengurangkan geseran.

4. Pemilihan dan penyelenggaraan cecair optimum: Cecair hidraulik adalah nyawa sistem.

   • Kelikatan yang betul: Menggunakan cecair dengan gred kelikatan yang ditentukan oleh pengeluar windlass dan HPU adalah penting. Cecair yang terlalu tebal meningkatkan rintangan dan kehilangan kuasa; Cecair yang terlalu nipis meningkatkan kebocoran dalaman.

   • Kebersihan cecair: Pencemaran (air, udara, zarah) adalah punca utama haus dan kegagalan komponen hidraulik. Penapisan yang ketat (kedua-duanya dalam takungan dan melalui penapis dalam talian) dan analisis cecair biasa adalah yang paling penting untuk mengekalkan kecekapan dan umur panjang. Cecair yang terdegradasi atau tercemar meningkatkan geseran, haus, dan kebocoran dalaman.

   • Keadaan cecair: Mengekalkan tahap cecair yang betul dan mencegah terlalu panas (melalui saiz dan penyejukan takungan yang mencukupi jika perlu) Memelihara sifat bendalir dan menghalang pecahan pengoksidaan dan kelikatan.

5. Operasi dan penyelenggaraan yang betul:

   • Elakkan terlalu banyak: Secara konsisten melebihi beban kerja yang diberi nilai Windlass menggalakkan ketidakcekapan melalui slippage yang berlebihan, penjanaan haba, dan memakai dipercepatkan.

   • Pemeriksaan dan pelinciran secara berkala: Berikutan jadual penyelenggaraan pengeluar untuk memeriksa gear, galas, brek, anjing laut, dan titik pelincir menghalang isu -isu kecil daripada meningkat menjadi kerugian atau kegagalan kecekapan utama.

   • Pemeriksaan sistem: Pemantauan untuk kebocoran, bunyi yang luar biasa, haba yang berlebihan, atau operasi perlahan membolehkan campur tangan awal sebelum kecekapan menurun dengan ketara.

Windlass hidraulik mencapai kecekapan melalui gabungan prinsip kejuruteraan yang mantap dan amalan operasi yang rajin. Kekuatan terasnya terletak pada penyampaian tork yang tinggi pada kelajuan rendah, penting untuk pengendalian sauh. Menyedari kecekapan yang berterusan memerlukan pencocokan komponen yang tepat, reka bentuk litar hidraulik yang dioptimumkan, penggunaan bahagian berkualiti tinggi, perhatian yang teliti terhadap kebersihan dan keadaan cecair hidraulik, dan kepatuhan terhadap prosedur operasi dan penyelenggaraan yang betul. Dengan memahami faktor -faktor yang saling berkaitan ini, pengendali kapal dapat memastikan kerinduan hidraulik mereka melakukan peranan kritikalnya dengan berkesan dan ekonomi sepanjang hayat perkhidmatannya.
