Kren slewing ialah mesin pengangkat yang berputar mengelilingi paksi menegak supaya beban boleh diletakkan di mana-mana dalam radius kerja kren tanpa menggerakkan kapal, trak atau asas. Untuk kapal, jawapan praktikal adalah mudah: jika kren mesti melihat muatan di sisi, ke dermaga, atau di antara kedudukan geladak, nyatakan slewing; jika ia hanya terangkat dalam satu arka tetap, kren boom kaku atau teleskopik biasanya lebih ringan, lebih murah dan lebih mudah untuk diperakui. Selebihnya spesifikasi—kapasiti, tork, pemacu dan kelas—hendaklah dibina daripada carta beban, bukan daripada nombor tajuk tunggal.
Apa yang Mentakrifkan Kren Slewing?
Slewing ialah putaran mengenai paksi menegak. Oleh itu, kren slewing menggabungkan sistem angkat beban dengan galas slewing, jib atau boom, dan sistem kawalan yang membolehkan pengendali meletakkan cangkuk pada jejari dan sudut tertentu. Di geladak, putaran itulah yang menjadikan kren daripada angkat mudah menjadi alat penentu kedudukan.
Kumpulan struktur utama ialah alas atau tiang, gelang dan pemacu slewing, jib, winch angkat, sistem luffing dan unit kuasa. Kren hidraulik menggunakan motor hidraulik dan kotak gear pada gelang slewing; kren elektrik menggunakan motor dan brek; kren diesel membawa enjin dan pam hidraulik mereka sendiri. Antara muka kawalan mungkin loket, alat kawalan jauh radio atau kabin, bergantung pada tugas dan keterlihatan.
Dua istilah sering keliru. Kelajuan slewing ialah halaju sudut kren, biasanya diukur dalam pusingan seminit. Tork slewing ialah masa yang diperlukan untuk memulakan dan menghentikan putaran itu di bawah senarai beban, angin dan kapal. Kren dengan carta muatan yang besar tetapi tork slewing marginal akan berasa tidak selamat di dalam laut rasuk, kerana pengendali tidak dapat menahan beban dengan lancar.
Slewing vs Non-Slewing: Soalan Perolehan
Pilih slewing apabila kawasan kerja adalah dua dimensi; pilih tidak slewing apabila lif berulang dan ruang dek sempit. Kren tidak slewing mungkin merupakan pilihan komersial yang lebih baik untuk bot kerja kecil yang hanya mengangkat kedainya sendiri, kerana ia mengelakkan gelang slewing, brek slewing dan pemeriksaan kelas tambahan yang disertakan dengan struktur berputar.
Kren slewing memperoleh kosnya dalam tiga situasi: pemindahan tepi dermaga atau kapal-ke-kapal, di mana cangkuk mesti mencapai luar badan kapal; bekalan luar pesisir dan kerja platform, di mana kren mesti mengikut sasaran bergerak; dan perkhidmatan geladak am, di mana pengendali perlu melihat muatan pada palet atau palka tertentu tanpa meledingkan kapal.
- Gunakan slewing untuk lif over-the-side, pengendalian hos dan pemindahan stor.
- Gunakan bukan slewing untuk bilik enjin arka tetap atau kren peruntukan.
- Bandingkan carta beban pada jejari yang diperlukan, bukan pada cangkuk.
- Periksa brek slewing dan fungsi menurunkan kecemasan sebelum membeli.
Konfigurasi Kren Slewing Biasa
Konfigurasi kapal yang paling biasa ialah kren jib yang dipasang pada alas dengan gelang slewing hidraulik, silinder luffing dan winch angkat. Kren port jib menggunakan prinsip yang sama tetapi biasanya lebih besar, lebih pantas dan dipasang pada landasan rel atau dermaga tetap. Kren luar pesisir menambah pampasan tinggi atau kawalan tegangan malar, manakala kren dek padat mungkin menggunakan motor slewing elektrik untuk penyelenggaraan yang lebih rendah.
Bagi pengilang, pemisahan berguna adalah mengikut pemacu dan tugas dan bukannya dengan nama. Kren kelas 2000 kN dan kren kedai kecil mungkin kedua-duanya mati, tetapi mereka tidak berkongsi bearing, brek atau falsafah kawalan. Pembeli harus meminta lukisan susunan am, carta beban, dan pengiraan tork yang telah mati—bukan sekadar angka kapasiti.

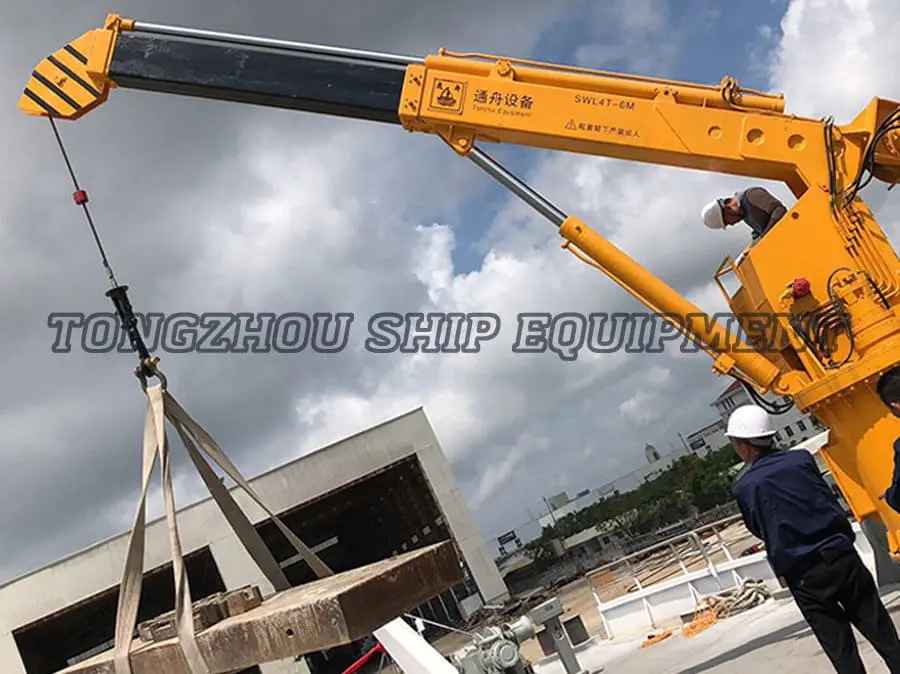

Dek Kapal dan Kren Luar Pesisir Terokai dek kapal dan kren luar pesisir dengan konfigurasi boom buku jari, teleskopik dan kekisi untuk pengendalian kargo dan tugas mengangkat luar pesisir. Lihat Produk → Kriteria Pemilihan Teras
Mulakan dengan carta beban pada jejari kes terburuk, kemudian bekerja ke belakang untuk mengurangkan tork, kelas tugas dan pensijilan. Kren yang memenuhi beban maksimum hanya pada radius minimum tidak sama dengan kren yang memenuhi beban kerja pada jangkauan yang diperlukan.
| Parameter | Perkara yang perlu disahkan | Kesan praktikal |
|---|---|---|
| Kapasiti terkadar dan keluk beban | Kapasiti pada jejari sebenar, panjang boom dan ketinggian cangkuk | Kren 20 t boleh mengangkat hanya 5 t pada 12 m; menggunakan nombor tajuk boleh membebankan alas. |
| Pukulan tork dan kelajuan | Mulakan/hentikan tork di bawah beban penuh, angin dan senarai | Tork yang rendah menyebabkan beban hanyut dan kesukaran mengesan cangkuk. |
| Kelas bertugas | Kitaran tugas ISO/FEM, bermula sejam, beban purata | Kren ringan yang digunakan secara berterusan akan memanaskan hidraulik dan memakai cincin mati lebih awal. |
| Jenis pemanduan | Hidraulik, elektrik atau diesel; penilaian kawasan berbahaya | Pilihan pemacu mengubah tindak balas, penyelenggaraan, bunyi bising dan keperluan bekalan kuasa. |
| Pensijilan | Kelulusan masyarakat kelas untuk bendera kapal yang dimaksudkan | Tanpa sijil yang betul, kren tidak boleh dipasang pada kapal berkelas. |
| Antara muka struktur | Corak bolt alas, tetulang dek, butiran kimpalan | Reka bentuk asas yang lemah memindahkan getaran ke dalam geladak dan memendekkan hayat cincin mati. |
Pemacu Hidraulik, Elektrik atau Diesel?
Pemacu hidraulik adalah lalai untuk kren slewing berat, pemacu elektrik ialah pilihan paling bersih apabila kuasa kapal boleh dipercayai, dan pemacu diesel adalah satu-satunya pilihan praktikal di mana tiada bekalan elektrik wujud. Keputusan harus mengikut keseimbangan kuasa kapal, bukan katalog kren sahaja.
| memandu | Paling sesuai | Pertukaran utama |
|---|---|---|
| Hidraulik | Beban tinggi, kerap melakukan slewing, perkhidmatan luar pesisir dan geladak | Memerlukan unit kuasa hidraulik, penyejukan minyak, dan kawalan pencemaran yang berdisiplin. |
| Elektrik | Pelabuhan, pedalaman, dan kapal yang lebih kecil dengan kuasa yang stabil | Saiz motor dan brek berkembang dengan cepat dengan beban; kurang bertolak ansur dengan permulaan yang kerap. |
| Diesel | Tongkang, tapak terpencil dan kapal tanpa kapasiti elektrik yang mencukupi | Bahan api, ekzos, bunyi bising dan penyelenggaraan enjin menambah kos operasi. |
Pada kren hidraulik, unit kuasa bukan komoditi. Ia menentukan suhu minyak, penapisan, dan tindak balas motor slewing. Tentukan isipadu takungan, penarafan yang lebih sejuk dan tahap penapisan terhadap kitaran tugas sebenar dan bukannya tekanan nominal kren.
Julat Unit Kuasa Hidraulik Marin Semak imbas Unit Kuasa Hidraulik 01–09 untuk jentera dek marin, dengan pautan pertanyaan untuk pemadanan kuasa hidraulik, penapisan dan keperluan pemasangan. Lihat Produk → Pemasangan, Struktur dan Kelulusan Kelas
Pemasangan bermula dengan asas dek, bukan dengan kren. Alas mesti memindahkan momen terbalik ke dalam geladak tanpa melebihi tekanan yang dibenarkan atau menyebabkan lekuk setempat. Ini biasanya bermaksud penyaduran bertetulang, plat sisip atau asas khusus yang diikat ke dalam struktur membujur.
Kelulusan kelas adalah kekangan reka bentuk, bukan formaliti. Kren pada kapal berkelas mesti ditinjau untuk perkakas mengangkatnya, dan tinjauan akan memeriksa carta beban, brek slewing, suis had, sistem penurunan kecemasan dan sambungan struktur. Jika kapal menukar bendera atau kelas, dokumentasi kren mungkin memerlukan semakan.
Untuk peralatan angkat yang dipasang di geladak , antara muka antara pangkalan kren dan struktur kapal patut mendapat perhatian yang sama seperti kren itu sendiri. Penyimpangan gelang slewing, pramuat bolt tidak sekata, atau asas yang melentur di bawah beban akan muncul sebagai bunyi bising, kebocoran minyak dan kegagalan galas pramatang.
Penyelenggaraan, Keselamatan dan Mata Kegagalan Biasa
Kren slewing paling kerap gagal di gelang slew, sistem hidraulik dan antara muka kawalan elektrik—bukan di cangkuk. Pelan penyelenggaraan yang memfokuskan pada tiga kawasan tersebut akan menghalang kebanyakan masa henti yang tidak dirancang.
- Periksa bolt gelang mati untuk pramuat dan kakisan pada setiap pemeriksaan yang dijadualkan.
- Pelincir galas slewing dan gigi gear dengan gris yang ditentukan, bukan pengganti untuk kegunaan umum.
- Sampel minyak hidraulik dan tukar penapis dengan syarat, bukan sahaja pada jam kalendar.
- Uji brek slewing, perlindungan beban lampau, dan penurunan kecemasan sebelum setiap operasi.
- Periksa suis had, kabel loket dan bateri jauh radio.
- Catatkan suhu minyak dan aliran tekanan untuk mengesan haus pam lebih awal.
Fungsi keselamatan bukan aksesori. Penghad beban lampau, brek slewing, dan injap penurun kecemasan mesti diuji di bawah beban, kerana kren yang tidak dapat menghentikan beban berayun adalah bahaya tanpa mengira kapasitinya.
Soalan Lazim
Apakah perbezaan antara slewing dan luffing?
Slewing memutar kren mengelilingi paksi menegak. Luffing menaikkan atau menurunkan jib untuk menukar jejari kerja. Kebanyakan kren dek memerlukan kedua-duanya: luffing untuk mencapai beban, dan slewing untuk meletakkannya.
Bagaimanakah saya memilih kapasiti kren slewing yang betul?
Gunakan carta beban pada jejari maksimum dan senarai dan angin yang dijangkakan paling teruk. Tambahkan berat blok cangkuk, anduh dan sebarang peranti di bawah cangkuk. Kemudian sahkan kekaki dan dek boleh mengambil masa terbalik yang terhasil.
Adakah kren slewing hidraulik lebih baik daripada kren elektrik?
Pemacu hidraulik secara amnya memberikan slewing yang lebih lancar dan ketumpatan tork yang lebih tinggi untuk beban berat. Pemacu elektrik lebih bersih dan ringkas di mana kuasa kapal stabil dan kitaran tugasnya ringan. Jawapan yang betul bergantung pada beban, penggunaan dan ketersediaan kuasa.
Apakah pensijilan yang perlu ada pada kren slewing?
Ia harus membawa kelulusan daripada masyarakat kelas yang diperlukan oleh bendera dan perdagangan kapal. Kelulusan biasa termasuk CCS, ABS, BV, DNV, LR, NK dan KR. Sijil harus sepadan dengan konfigurasi sebenar kren, bukan helaian model generik.
Bottom Line
Tentukan kren slewing dari carta beban pada radius kerja, kemudian sahkan tork slew, kelas tugas, jenis pemacu dan kelulusan kelas. Pemacu hidraulik kekal sebagai pilihan praktikal untuk perkhidmatan dek berat; pemacu elektrik sesuai dengan operasi yang lebih ringan dan bersih; pemacu diesel meliputi kapal tanpa kuasa yang boleh dipercayai. Dapatkan asas dan laluan pensijilan tepat pada permulaan, dan kren akan menghabiskan hayatnya untuk mengangkat daripada menunggu pembaikan.
