An jangkar cermin kereta ialah peranti mekanikal atau elektro-mekanikal yang dipasang pada haluan kapal yang mengautomasikan menaikkan dan menurunkan sauh dan rantainya — dan bagi mana-mana bot yang berlabuh secara kerap pada kedalaman melebihi 15 kaki, ia bukanlah satu kemewahan tetapi satu keperluan. Tanpa satu, mengambil sauh dan rantai yang berat dengan tangan boleh mengambil masa 15–30 minit usaha yang berat, manakala jangkar windlass menyelesaikan tugas yang sama dalam masa kurang dari 3 minit dengan menekan butang.
Pdanuan ini merangkumi semua yang anda perlu ketahui jangkar windlasses : cara ia berfungsi, jenis yang sesuai dengan kapal yang berbeza, cara memilih yang betul, pertimbangan pemasangan, petua penyelenggaraan dan jawapan kepada soalan yang paling kerap ditanya.

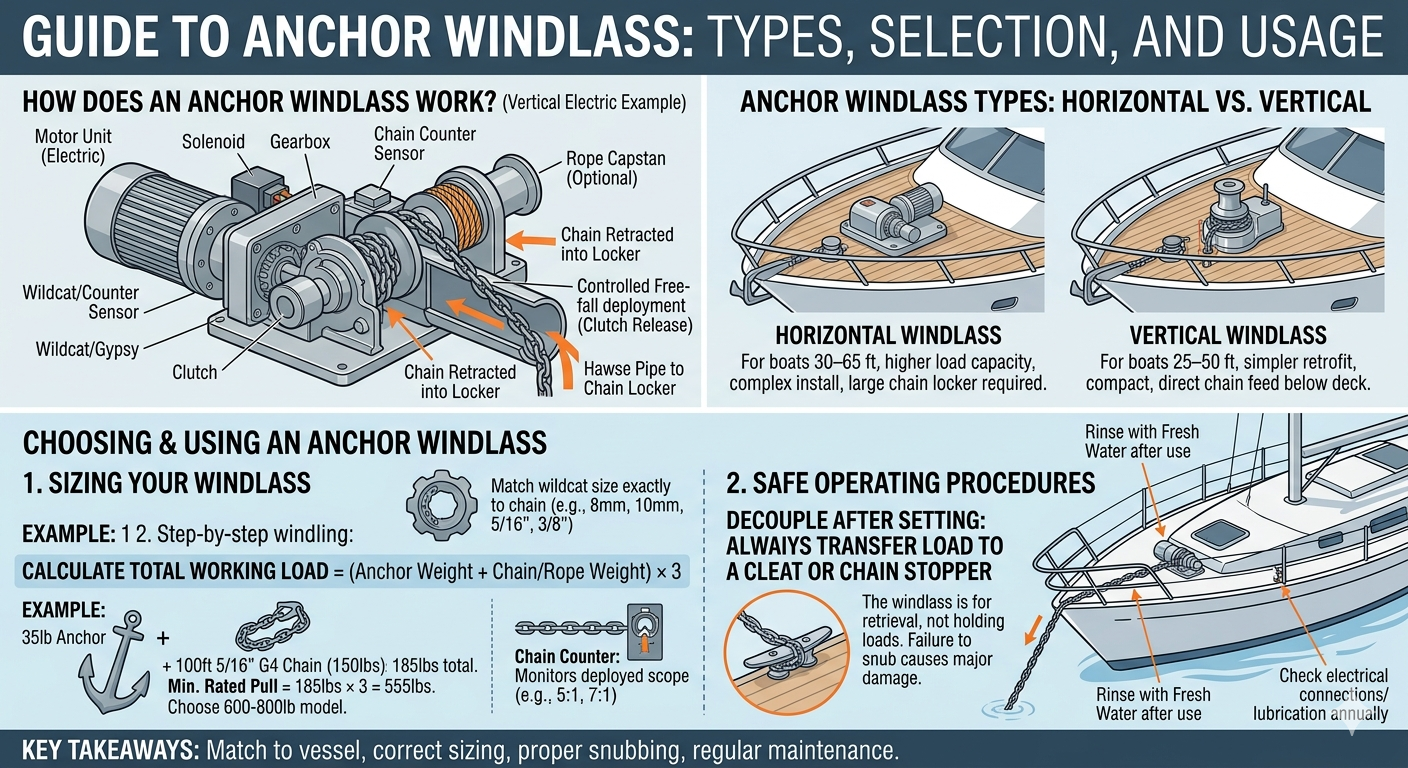

Bagaimana Kaca Jendela Anchatau Berfungsi?
An jangkar windlass berfungsi dengan menggunakan dram (dipanggil a kucing liar or gipsi ) yang mencengkam pautan rantai sauh atau tali, didorong oleh motor elektrik, motor hidraulik atau operasi tangan manual. Komponen teras adalah mudah tetapi mesti dipadankan dengan betul dengan sistem sauh kapal anda:
- Unit motor — Elektrik (12V atau 24V DC) atau sumber kuasa hidraulik memacu dram.
- Kucing liar/gipsi — Drum bergigi bersaiz untuk mencengkam gred dan saiz rantai khusus anda (cth., G4, G7, 8mm, 10mm).
- Capstan (pilihan) — Drum menegak untuk mengendalikan garisan dok atau tunggangan tali.
- Mekanisme klac — Membenarkan penggunaan jatuh bebas sauh tanpa menghidupkan motor.
- Kaunter rantai — Menjejaki jumlah rantaian yang telah digunakan untuk pengiraan skop yang tepat.
Apabila pengendali mengaktifkan windlass (melalui butang dek, alat kawalan jauh, atau suis kaki), motor memutarkan kucing liar, yang menyambungkan pautan rantai dan sama ada mengangkutnya ke dalam loker rantai atau membayarnya melalui haluan.
Jenis Anchor Windlass: Mana Satu Yang Sesuai untuk Kapal Anda?
Yang betul jangkar windlass jenis bergantung terutamanya pada saiz bot anda, susun atur dek, berat sistem penambat dan ketersediaan kuasa. Terdapat empat kategori utama yang perlu dipertimbangkan.
1. Windlass Sauh Mendatar
A windlas sauh mendatar melekap siram dengan dek dan menjalankan dramnya pada paksi mendatar. Motor biasanya tersembunyi di bawah geladak, yang mengurangkan kekacauan dek dan merendahkan profil mesin kerek — sesuai untuk bot layar dengan papan bebas rendah atau mana-mana kapal yang estetika dek penting. Rantaian berjalan melintang melintasi dram dan jatuh ke dalam loker rantai di bawah melalui paip hawse. Model mendatar umumnya mempunyai kapasiti muatan yang lebih tinggi dan sangat sesuai untuk kapal dari 30 hingga 60 kaki.
2. Jendela Sauh Menegak
A windlas sauh menegak mempunyai drum berorientasikan menegak (capstan) yang menonjol di atas geladak. Keseluruhan pemasangan motor dipasang di bawah geladak, meninggalkan hanya kepala capstan padat yang kelihatan. Disebabkan rantai terus masuk ke dalam loker rantai, cermin kerek menegak amat berkesan pada bot kuasa di mana loker rantai terletak betul-betul di bawah haluan. Lebih mudah dipasang pada pengubahsuaian dan popular pada kapal dari 25 hingga 50 kaki.
3. Windlas Sauh Elektrik
Sebahagian besar marin rekreasi jangkar windlasses dijual hari ini adalah elektrik, berjalan pada 12V atau 24V DC dari bank bateri kapal. Cermin mata elektrik mudah dipasang, responsif dan disokong secara meluas. Untuk kapal di bawah 45 kaki, sistem 12V adalah tipikal. Kapal yang lebih besar mendapat manfaat daripada sistem 24V, yang memberikan kuasa yang setara dengan separuh tarikan semasa — mengurangkan keperluan saiz wayar dan pembentukan haba. Model elektrik biasa mengeluarkan 60–250 amp pada beban puncak, jadi bank bateri yang teguh dan kabel bersaiz betul (selalunya 2/0 AWG atau lebih besar) adalah penting.
4. Jendela Sauh Hidraulik
A windlas sauh hidraulik memperoleh kuasa daripada sistem hidraulik kapal (biasanya dikongsi dengan stereng, pendorong haluan atau peralatan lain). Model hidraulik menawarkan kuasa dan ketahanan yang luar biasa, hampir tiada pembentukan haba semasa penggunaan lanjutan, dan adalah standard pada kapal melebihi 60 kaki dan bot kerja komersial. Tukar ganti adalah kerumitan pemasangan yang lebih besar dan keperluan untuk litar hidraulik sedia ada atau khusus.
Anchor Windlass Perbandingan: Mendatar lwn Menegak lwn Elektrik lwn Hidraulik
| Ciri | Elektrik Mendatar | Elektrik Menegak | Hidraulik | Manual |
| Saiz Kapal Biasa | 30–65 kaki | 25–50 kaki | 45 kaki | Bawah 30 kaki |
| Sumber Kuasa | 12V / 24V DC | 12V / 24V DC | Hidraulik system | Usaha manusia |
| Profil Dek | Rendah / siram | Sederhana | Rendah–sederhana | rendah |
| Kerumitan Pemasangan | Sederhana | Lebih mudah | Kompleks | Mudah |
| Kapasiti Tarik Dinilai | 500–2,000 paun | 500–1,500 paun | 1,000–5,000 paun | 100–400 lbs |
| Penggunaan Kewajipan Berkekalan | Terhad (haba) | Terhad (haba) | Cemerlang | Terhad (keletihan) |
| Julat Kos (USD) | $400–$2,500 | $350–$2,000 | $1,500–$8,000 | $80–$400 |
Jadual 1: Perbandingan sebelah menyebelah jenis windlass jangkar mengikut saiz vesel, sumber kuasa, kapasiti dan kos.
Cara Memilih Kaca Depan Anchor yang Tepat: Kriteria Saiz Utama
Memilih yang betul jangkar windlass bermula dengan mengira jumlah beban kerja sistem anda — gabungan berat sauh, rantai dan belenggu anda yang mesti diambil oleh windlas. Sebagai peraturan, pilih cermin kereta dengan a beban kerja dinilai sekurang-kurangnya 3× jumlah berat mengatasi tanah .
Panduan Saiz Langkah demi Langkah
- Timbang sauh anda — Saiz biasa: 15 paun (bot 25 kaki), 35 paun (bot 35 kaki), 66 paun (bot 45 kaki).
- Kira berat rantai — 5/16" rantai G4 beratnya lebih kurang 1.5 lbs/ft; 3/8" G4 berat ~2.2 lbs/ft. Untuk 100 kaki rantai 3/8", itu adalah 220 lbs.
- Tambah berat belenggu dan pusing - biasanya 2–5 lbs.
- Darab dengan 3 — Ini memberikan tarikan berkadar cermin kereta minimum anda.
- Sahkan keserasian kucing liar — Padankan saiz kucing liar windlass (cth., 8mm, 10mm, 5/16", 3/8") tepat pada gred rantai dan diameter anda.
- Periksa voltan dan larian kabel — Kabel panjang berjalan dari bateri ke cermin kereta meningkatkan rintangan; saiz kabel sewajarnya (kejatuhan voltan tidak boleh melebihi 3%).
Contoh: Bot layar 40 kaki dengan sauh 44 paun 150 kaki 3/8" rantai G4 (330 paun) 3 paun perkakasan = jumlah keseluruhan 377 paun. Penilaian cermin kereta minimum: 377 × 3 = 1,131 paun . Model yang dinilai pada 1,200–1,500 lbs adalah sesuai.
Pemasangan Anchor Windlass: Apa yang Anda Perlu Tahu
betul jangkar windlass installation adalah penting untuk prestasi dan keselamatan — cermin kereta yang dipasang dengan buruk boleh gagal di bawah beban atau merosakkan struktur geladak. Berikut adalah pertimbangan yang paling penting:
Pemasangan Struktur
Windlas mesti dilekapkan ke kawasan bertetulang dek haluan, selalunya memerlukan plat sandaran 1/4" aluminium atau keluli tahan karat di bahagian bawah. Jangan sekali-kali memasang windlas pada gentian kaca tidak bertetulang sahaja. Bolt tembus keluli tahan karat (minimum 3/8") dengan pencuci besar mengagihkan beban merentasi plat belakang.
Pendawaian Elektrik
Elektrik jangkar windlasses lukis arus tinggi - selalunya 100–250 amp pada puncaknya. Gunakan kabel kuprum tin gred marin berkadar betul dengan pemutus litar khusus atau pemutus litar/fius berkadar betul-betul di atas cabutan maksimum mesin kerek. Jentera angin 1,000W, 12V biasa memerlukan kira-kira 85 amp berterusan dan sehingga 150 amp di gerai; kabel 2/0 AWG (atau lebih besar) pada larian 20 kaki biasanya ditentukan. Sentiasa pasang pemutus litar manual pada bateri untuk penutupan kecemasan.
Reka Bentuk Loker Rantai
Rantai mesti menyuap bebas dari kucing liar windlass ke dalam loker rantai tanpa bertimbun atau tersekat. Loker hendaklah cukup besar untuk menampung penunggangan rantai penuh anda dengan ruang untuk susun semula jadi. Lubang longkang menghalang pengumpulan air, yang menambah berat dan menghakis rantai. Sesetengah pemasangan termasuk paip rantai dengan palam boleh tanggal untuk akses rantai manual.
Penyelenggaraan Kaca Depan Anchor: Memanjangkan Jangka Hayat Peralatan Anda
Penyelenggaraan tetap memastikan anda jangkar windlass beroperasi dengan pasti selama 10-20 tahun. Pengabaian adalah punca utama kegagalan cermin kereta dalam persekitaran marin.
Cek Bulanan
- Bilas kucing liar, dram dan permukaan terdedah dengan air tawar selepas penggunaan air masin.
- Periksa rantai untuk pemanjangan, kakisan dan pautan retak — gantikan mana-mana pautan yang menunjukkan pemanjangan lebih daripada 10%.
- Periksa penglibatan klac dan pastikan brek/dram berada di bawah ketegangan manual.
- Sahkan semua sambungan elektrik adalah ketat, bebas kakisan dan dimeterai dengan betul.
Perkhidmatan Tahunan
- Tanggalkan perumah gipsi/kucing liar dan gosok semula galas dengan gris marin kalis air.
- Periksa berus motor (pada model berus) — ganti apabila dipakai kurang daripada 1/4 panjang asal.
- Periksa semua bolt pemasangan untuk karat dan tork yang betul.
- Uji solenoid dan penyentuh; bersihkan permukaan sentuhan jika terdapat pitting.
- Bilas dan pelincir semula semua komponen tahan karat yang bergerak dengan perencat kakisan (cth., produk berasaskan Lanolin).
Chain Rode lwn Rope Rode: Perkara yang Perlu Dikendalikan oleh Windglass Anda
Paling moden jangkar windlasses direka terutamanya untuk menunggang rantai , tetapi banyak model termasuk dram atau penyangga tali yang berasingan untuk dikendalikan menunggang tali atau sistem gabungan (rantai-tali). Berikut ialah perbandingan pantas tentang perkara yang diperlukan oleh setiap jenis tunggangan daripada cermin kereta anda:
| Jenis Tunggangan | Keperluan cermin depan | Memegang Kuasa | Berat badan | Penggunaan Terbaik |
| Semua Rantai | Kucing liar bersaiz diperlukan | Cemerlang | berat | Liveaboards, air biru |
| Tali Rantai | Gendang tali kucing liar | bagus | Sederhana | Pelayaran pantai |
| Semua Tali | Capstan sahaja | Sederhana | Cahaya | Hari belayar, air cetek |
Jadual 2: Perbandingan jenis tunggangan anchor dan keperluan keserasian cermin keretanya.
Menggunakan Kaca Jendela Anchor Anda dengan Selamat: Skop, Memuatkan dan Amalan Terbaik
An jangkar windlass ialah alat mendapatkan semula dan penggunaan — ia adalah bukan alat tambatan yang menanggung beban. Setelah sauh ditetapkan, sentiasa kencangkan rantai pada cleat haluan khusus atau penyumbat rantai sebelum memuatkan cermin kereta. Bergantung pada dram windlass untuk menahan bot pada sauh memberikan tekanan yang besar pada motor dan kotak gear, dan boleh memusnahkan unit dengan cepat.
- Gunakan penyumbat rantai atau cleat haluan — Selepas menggunakan sauh, snub rantai ke cleat. Kaca kerek tidak dapat menahan apa-apa di bawah layar atau beban kuasa.
- Sebarkan dalam letusan terkawal — Gunakan klac untuk penggunaan jatuh bebas di dalam air cetek; gunakan mod pemadaman kuasa dalam air yang lebih dalam untuk mengelakkan cerucuk rantai pada penambat.
- Jangan sekali-kali menjalankan motor secara berterusan selama lebih daripada 2–3 minit — Benarkan penyejukan antara kitaran pengambilan untuk mengelakkan terlalu panas (kebanyakan cermin kereta elektrik dinilai untuk tugas yang terputus-putus, bukan berterusan).
- Kekalkan skop minimum 5:1 — Dalam keadaan tenang, 5:1 (panjang rantai hingga kedalaman air) adalah minimum; 7:1 disyorkan dalam angin melebihi 20 knot.
- Jauhkan tangan daripada kucing liar pada setiap masa — Rantai yang berjalan boleh memutuskan jari serta-merta. Gunakan hanya suis kaki atau alat kawalan jauh semasa operasi.
Masalah Biasa Kaca Jendela Anchor dan Cara Mengatasinya
Malah diselenggara dengan baik jangkar windlasses menghadapi masalah sesekali. Berikut ialah masalah yang paling biasa dan penyelesaiannya:
| Masalah | Kemungkinan Punca | Penyelesaian |
| cermin kereta tidak akan berjalan | Fius ditiup / pemutus tersandung | Periksa dan ganti fius; periksa untuk litar pintas |
| Pengambilan perlahan atau lemah | rendah battery voltage / undersized cable | Mengecas bateri; naik taraf tolok kabel |
| Rantai langkau pada kucing liar | Saiz rantai/gred tidak padan | Sahkan spesifikasi rantai padanan kucing liar; menggantikan rantai yang haus |
| Motor terlalu panas / berhenti | Penggunaan berterusan melebihi kitaran tugas | Benarkan 10 minit menyejukkan badan; semak tetapan semula potongan terma |
| Klac tergelincir di bawah beban | Plat klac haus / kekurangan gris | Periksa dan ganti cakera klac; perkhidmatan setiap manual |
| Kakisan / operasi kaku | Pengumpulan garam / penyelenggaraan tidak mencukupi | Siram dengan air tawar; gris semula semua galas |
Jadual 3: Masalah windlass jangkar biasa, puncanya dan penyelesaian yang disyorkan.
Soalan Lazim Mengenai Anchor Windlasses
S: Apakah perbezaan antara windlass anchor dan capstan?
A windlass menggunakan dram berorientasikan mendatar (kucing liar) yang direka khusus untuk melibatkan rantai sauh dan dioptimumkan untuk tugas berlabuh. A capstan mempunyai gendang berorientasikan menegak dan digunakan terutamanya untuk garisan dok dan tunggangan tali. Banyak unit moden menggabungkan kedua-duanya, dengan kucing liar untuk rantai dan gendang tali pada batang yang sama untuk serba boleh.
S: Bolehkah saya menggunakan windlas sauh untuk menahan bot saya pada sauh?
Tidak. An jangkar cermin kereta dinilai untuk beban dapatan semula (berselang-seli), tidak tahan menahan beban. Daya penuh bot yang melonjak melawan sauh dalam angin atau arus - yang boleh mencecah ribuan paun pada kapal 40 kaki - mesti diambil oleh cleat haluan, tiang samson, atau penyumbat rantai. Menggunakan cermin kereta sebagai alat galas beban akan merosakkan atau memusnahkan kotak gear dan motor.
S: Berapakah kos kereta kerek elektrik yang baik?
Elektrik peringkat permulaan jangkar cermin keretaes untuk bot di bawah 35 kaki bermula sekitar $350–$600. Model jarak pertengahan untuk kapal 35–50 kaki biasanya berharga $700–$1,500. Unit berkualiti tinggi untuk bot air biru sepanjang 50 kaki berjalan $1,500–$2,500 . Sistem hidraulik bermula sekitar $2,000 dan boleh melebihi $8,000 dipasang. Faktor dalam pendawaian, plat belakang, dan buruh pemasangan semasa membuat belanjawan.
S: Apakah saiz rantai yang diperlukan oleh kereta kerek penambat?
Tiada jawapan universal — kucing liar pada anda jangkar cermin kereta dimesin mengikut dimensi rantai tertentu. Saiz biasa termasuk rantai BBB atau G4 5/16" dan 3/8" dalam ukuran Imperial dan 8mm, 10mm atau 12mm dalam metrik. Anda mesti sepadan dengan diameter rantai anda and gred kepada spesifikasi kucing liar dengan tepat. Menggunakan saiz yang salah menyebabkan rantaian terlangkau, kehausan dipercepatkan dan kegagalan yang berpotensi membawa bencana.
S: Berapa lama jangkar windlass tahan?
Dengan pemasangan yang betul dan penyelenggaraan tetap, elektrik yang berkualiti jangkar cermin kereta hendaklah bertahan 10–20 tahun dalam kegunaan rekreasi. Titik kegagalan yang paling biasa ialah berus motor (dalam model motor berus), penyentuh solenoid, dan kakisan kucing liar dan tuangan luar. Perkhidmatan tahunan dan pembilasan air tawar serta-merta selepas setiap penggunaan air masin memanjangkan hayat perkhidmatan secara mendadak.
S: 12V atau 24V jangkar windlass — yang mana lebih baik?
Untuk vesel di bawah 40 kaki dengan larian kabel pendek, a Kaca kerek sauh 12V adalah praktikal dan tersedia secara meluas. Untuk bot yang lebih besar atau sebarang pemasangan dengan larian kabel melebihi 20–25 kaki, a sistem 24V adalah unggul — ia memberikan kuasa yang sama pada separuh arus, yang bermaksud pendawaian yang jauh lebih kecil (dan lebih murah), penurunan voltan yang berkurangan, kurang haba dan kebolehpercayaan yang lebih besar. Jika kapal anda sudah menjalankan sistem 24V DC, sentiasa pilih cermin kereta 24V.
Kesimpulan: Adakah Anchor Windlass Berbaloi dengan Pelaburan?
Semestinya — dan bagi mana-mana bot yang berlabuh secara kerap di lebih daripada 15 kaki air dengan tunggangan berantai, jangkar windlass ialah salah satu peningkatan nilai tertinggi yang tersedia. Perbezaan antara mengangkut rantai dan sauh 200 kaki dengan tangan (berjumlah 250–400 lbs) dan menekan butang untuk mendapatkan yang sama dalam 90 saat adalah sangat besar dari segi ketegangan fizikal, keselamatan anak kapal dan kecekapan berlabuh.
Kunci untuk mendapatkan nilai penuh ialah saiz yang betul, pemasangan yang betul, spesifikasi wildcat-to-chain yang dipadankan dan penyelenggaraan yang konsisten. Windlas bersaiz kecil yang terlalu banyak bekerja akan gagal; unit bersaiz betul yang dibilas dan diservis dengan kerap akan berfungsi dengan pasti selama beberapa dekad.
Sama ada anda sedang menaik taraf kapal sedia ada atau melengkapkan kapal baharu, luangkan masa untuk mengira jumlah berat tackle darat anda, pilih yang betul jangkar windlass jenis (mendatar lwn menegak, elektrik lwn hidraulik), sahkan keserasian kucing liar dengan rantai anda dan rancang pemasangan elektrik anda dengan teliti. Selesai betul, awak jangkar windlass akan menjadi salah satu peralatan yang paling boleh dipercayai dan dihargai di atas kapal.
